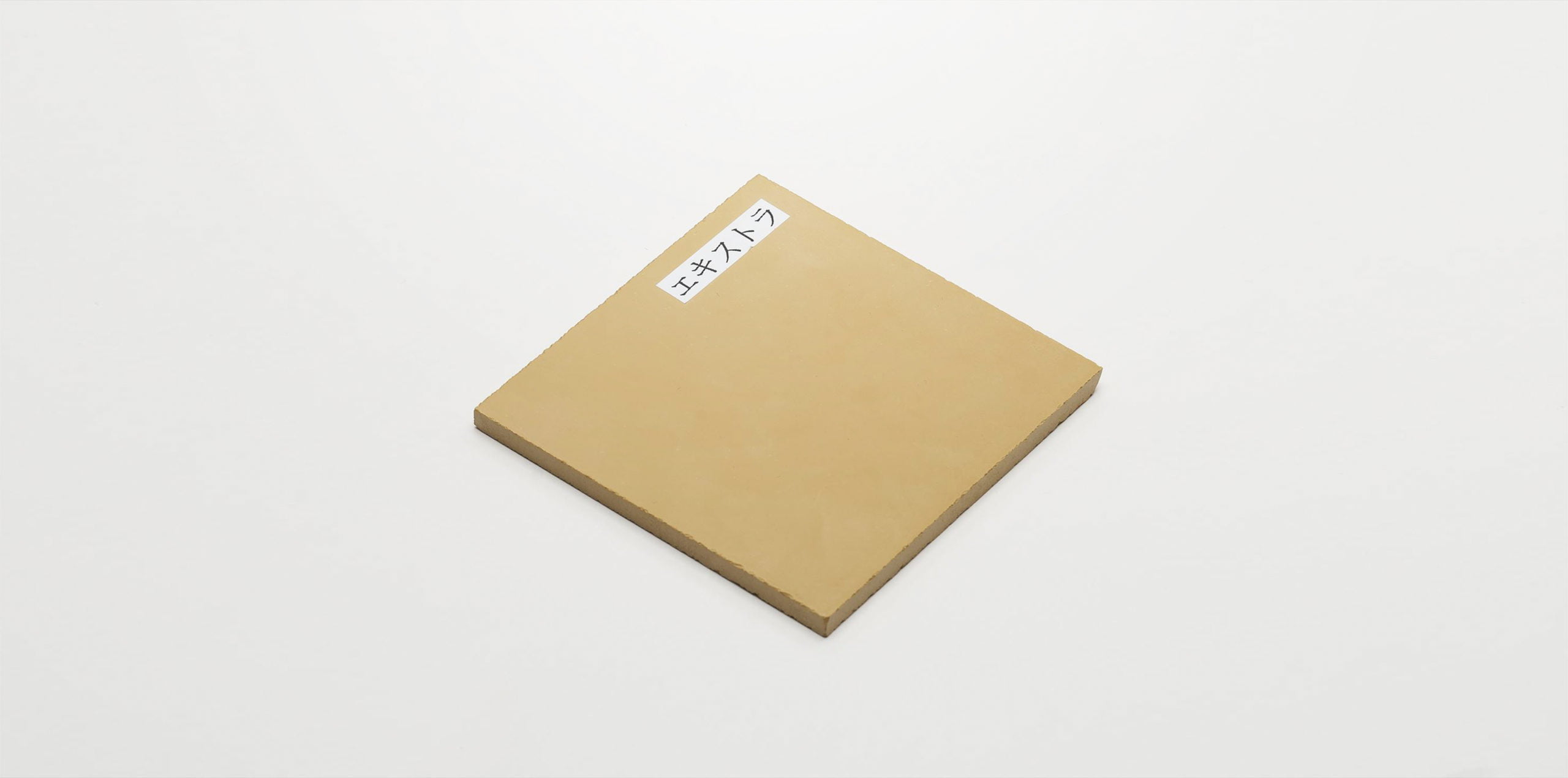

EXTRA

エキストラ

熱変形温度500℃という極めて高い耐熱性を持ち、高温下においても引張強さ、曲げ強度の劣化が少なく安定して使用できます。また安定した電気特性を有しており、絶縁材にも適しております。

OUTSIDE OF CEPLA AND EXTRA

セプラとエキストラの違い

機械的な強度：「セプラ」よりも「エキストラ」の方が、剛直で変形しにくいため、弾性係数が大きい値となります。
熱的特性：熱エネルギーが加えられた時に、「エキストラ」の方が分子が動きにくい構造をしているため、耐熱性が高い。
機械加工性：「セプラ」の方が「エキストラ」より柔軟で、「エキストラ」は硬く、脆い。

TABLE VALUE OF EACH CHARACTERISTIC OF CEPLA

セプラのそれぞれの特性の表値

機械的性質

項目 単位 特性値 測定方式ASTM
測定温度
23℃ 300℃
引張り強さ MPa 82 24 ASTM　D-638
引張り伸び % 2.0 1.5 ASTM　D-638
曲げ強さ MPa 101 41 ASTM　D-790
曲げ弾性率 GPa 8.0 3.7 ASTM　D-790
圧縮応力（1%歪） MPa 40 – ASTM　D-695
圧縮弾性率 GPa 4.0 – ASTM　D-695
I Zod衝撃強さ
（ノッチ有り・ノッチ無）		 J/m 22.4
113.2		 – ASTM　D-256
ロックウエル硬度 Mスケール 113 – ASTM　D-785
圧縮クリープ（総変形量） 0.86 応力17.2
MPa
100Hrs
比重 1.48 ASTM　D-792

熱的性質

項目 単位 温度( ℃ ) 特性値 測定方法ASTM
線膨張係数 ppm/℃ 20 ~ 100 25.0 ASTM　D-233
100 ~200 38.0
200 ~ 300 66.0
300 ~ 400 101.0
20～250
20～300
20～400		 36.9
–
59.2
熱伝導率 W/m・℃ 25 0.453 –
比熱 J/g・℃ 25 1.05 –
熱分解温度 ℃ 592 10%減少時
熱重量減少率 % 0.15
0.88		 300℃✕18H
400℃✕18H
熱変形温度 ℃ 500 ASTM　D-648
( 1 .82MPa )

電気的性質

項目 単位 温度(℃) 特性値 測定方法ASTM
絶縁耐カ( 2mm厚) KV/mm 23 19.0 ASTM　D-149
誘電率(1KHz) – 23 3.58 ASTM　D-150
誘電正接(1KHz) – 23 0.0015 ASTM　D- 150
体積固有抵抗 Ω・cm 23 1 .9 x 1016 ASTM　D-257
表面抵抗 Ω 23 7.9 x 1016 ASTM　D-257
耐アーク性 sec 23 122 ASTM　D-495

耐薬品性

薬品名 試験条件 外観 強度保持率( % )
ガソリン 常温2000hrs浸漬 異常なし 100
軽油 常温2000hrs浸漬 異常なし 100
トルエン 常温2000hrs浸漬 異常なし 100
メチルエチルケトン 常温2000hrs浸漬 異常なし 100
トリクレン 常温2000hrs浸漬 異常なし 100
イソプロパノール 常温2000hrs浸漬 異常なし 100
35 %塩酸 常温120hrs浸漬 異常なし 99
97 %硫酸 常温120hrs浸漬 膨潤
60 %硝酸 常温120hrs浸漬 異常なし 98
10％苛性ソーダ 常温120hrs浸漬 異常なし 95
85 %リン酸 常温120hrs浸漬 異常なし 99
15 %酢酸 常温120hrs浸漬 異常なし 100

吸水特性

項目 単位 特性値 測定方法ASTM
吸水率(48Hrs) % 0.12 ASTM　D570
平衡吸水率 % 0.4 ASTM　D570

摺動特性

項目 単位 特性値 測定方法ASTM
Tabar摩耗
CS-17・1000g		 mg/1000回 – ASTM
D-1044
限界PV値 MPa・m/s 2.21 S45C
0.5m/sec
動摩耗係数 – 0.31 S45C
0.5m/sec
5.1kgf
摩耗質量 mg 1.2

ABOUT PROVISION OF MATERIALS

材料の提供について

角板材

角板材
長さ×幅（mm） 厚さ（mm）
10mm～150mm✕10mm～150mm 5mm～60mm

角板材には下記3種類があり、製品寸法が同寸法でも価格・納期は異なります。
切材：指定寸法にてコンタマシンにて切断したもの。平行はでておりません。
用素材：お客様にてフライスした場合に指定寸法で平行がでるサイズの切材。
製品寸法は切材より各辺5㎜大きくなります。
フライス材：用素材をフライス加工し提供するもの。指定寸法で平行がでてい
るもの。　※切材よりも納期・コストがかかります。

丸棒材

丸棒材
外径（mm） 長さ（mm）
Φ5mm～Φ55mm 10mm～150mm
